Dome Head Screw

냄비머리 작은나사

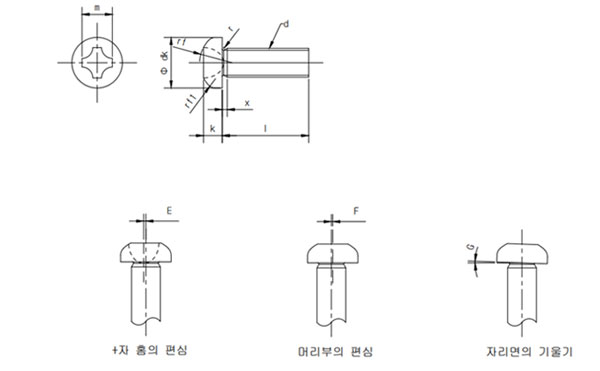

냄비머리 작은나사의 모양 · 치수

나사의
호칭(d)		 피치
(p)		 +자홈
번호		 dk k rf1 rf2 m q r da E F G
기준
치수		 허용차 기준
치수		 허용차 약 약 참고 최대 최소 최소 최대 최대 최대 최대
M2 0.40 1 3.5 0 - 0.4 1.3 ±0.1 4.5 0.6 2.2 1.01 0.60 0.1 2.6 0.15 0.1 2˚
(M2.2) 0.45 4 1.5 5 0.7 2.4 1.21 0.80 0.1 2.8 0.2 0.15
(M2.3) 0.40 4 1.5 5 0.7 2.4 1.21 0.80 0.1 2.9 0.2 0.15
M2.5 0.45 4.5 1.7 6 0.08 2.6 1.42 1.00 0.1 3.1 0.2 0.15
(M2.6) 0.45 4.5 1.7 6 0.8 2.6 1.42 1.00 0.1 3.2 0.2 0.15
M3 0.50 2 2.5 0 - 0.5 2 ±0.15 7 1 3.6 1.43 0.86 0.1 3.6 0.25 0.2
(M3.5) 0.60 6 2.3 8 1.1 3.9 1.73 0.15 0.1 4.1 0.25 0.2
M4 0.70 7 2.6 9 1.3 4.2 2.03 1.45 0.2 4.7 0.3 0.2
(M4.5) 0.75 8 0 - 0.6 2.9 11 1.5 4.6 2.43 1.84 0.2 5.2 0.35 0.25
M5 0.08 9 3.3 12 1.6 4.9 2.73 2.14 0.2 5.7 0.35 0.25
M6 1.00 3 10.5 0 - 0.7 3.9 ±0.2 14 1.9 6.3 2.86 2.26 0.25 6.8 0.4 0.3
M8 1.25 14 0 - 0.8 5.2 18 2.6 7.8 4.36 3.73 0.4 9.2 0.5 0.4

Dome Head Screw

접시머리

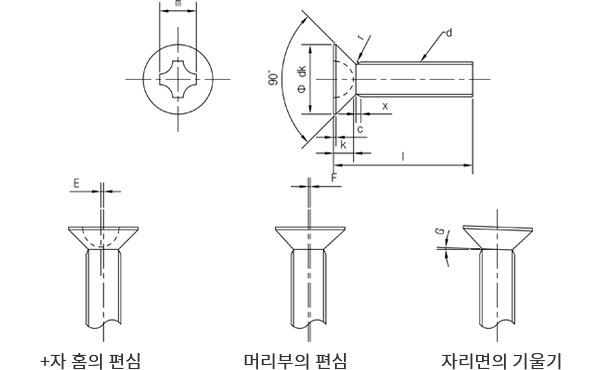

접시머리 작은나사의 모양 · 치수

나사의
호칭(d)		 피치
(p)		 +자홈
번호		 dk k c m q r E F G
기준
치수		 허용차 기준
치수		 허용차 약 참고 최대 최소 약 최대 최대 최대
M2 0.40 1 4 0 - 0.4 1.2 0 - 0.2 0.2 2.2 1.01 0.65 0.2 0.15 0.1 2˚
(M2.2) 0.45 4.4 1.3 0.2 2.4 1.21 0.85 0.22 0.2 0.15
(M2.3) 0.40 4.6 1.35 0.2 2.4 1.21 0.85 0.23 0.2 0.15
M2.5 0.45 5 1.45 0.2 2.6 1.42 1.05 0.25 0.2 0.15
(M2.6) 0.45 5.2 1.5 0.2 2.6 1.42 1.05 0.26 0.2 0.15
M3 0.50 2 6 0 - 0.5 1.75 0 - 0.3 0.25 3.6 1.43 0.91 0.3 0.25 0.2
(M3.5) 0.60 7 2 0.25 4.1 1.93 1.40 0.35 0.25 0.2
M4 0.70 8 2.3 0.3 4.5 2.33 1.79 0.4 0.3 0.2
(M4.5) 0.75 9 0 - 0.6 2.55 0.3 4.9 2.73 2.19 0.45 0.35 0.25
M5 0.08 10 2.8 0.3 5.1 2.93 2.38 0.5 0.35 0.25
M6 1.00 3 12 0 - 0.7 3.4 0 - 0.4 0.4 6.7 3.26 2.70 0.6 0.4 0.3
M8 1.25 16 0 - 0.8 4.4 0.4 8.4 4.96 4.36 0.8 0.5 0.4

Dome Head Screw

둥근접시머리

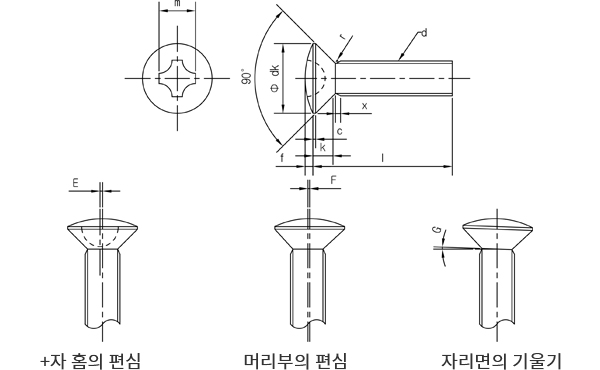

둥근 접시머리 작은나사의 모양 · 치수

나사의
호칭(d)		 피치
(p)		 +자홈
번호		 dk k c f k+f m q r E F G
기준
치수		 허용차 기준
치수		 허용차 약 약 기준
치수		 허용차 참고 최대 최소 약 최대 최대 최대
M2 0.40 1 4 0 - 0.4 1.2 0 - 0.2 0.2 0.4 1.6 0 - 0.4 2.4 1.21 0.85 0.2 0.15 0.1 2˚
(M2.2) 0.45 4.4 1.3 0.2 0.5 1.8 2.7 1.52 1.14 0.22 0.2 0.15
(M2.3) 0.40 4.6 1.35 0.2 0.5 1.85 2.7 1.52 1.14 0.23 0.2 0.15
M2.5 0.45 5 1.45 0.2 0.55 2 2.9 1.72 1.61 0.25 0.2 0.15
(M2.6) 0.45 5.2 1.5 0.2 0.6 2.1 2.9 1.72 1.61 0.26 0.2 0.15
M3 0.50 2 6 0 - 0.5 1.75 0 - 0.3 0.25 0.7 2.45 0 - 0.5 3.8 1.63 1.11 0.3 0.25 0.2
(M3.5) 0.60 7 2 0.25 0.8 2.8 4.3 2.13 1.6 0.35 0.25 0.2
M4 0.70 8 2.3 0.3 0.9 3.2 4.7 2.53 1.99 0.4 0.3 0.2
(M4.5) 0.75 9 0 - 0.6 2.55 0.3 1 3.55 5.1 2.93 2.38 0.45 0.35 0.25
M5 0.08 10 2.8 0.3 1.2 4 5.3 3.13 2.58 0.5 0.35 0.25
M6 1.00 3 12 0 - 0.7 3.4 0 - 0.4 0.4 1.4 4.8 0 - 0.6 6.9 3.46 2.90 0.6 0.4 0.3
M8 1.25 16 0 - 0.8 4.4 0.4 1.8 6.2 8.6 5.16 4.56 0.8 0.5 0.4

Dome Head Screw

트러스머리

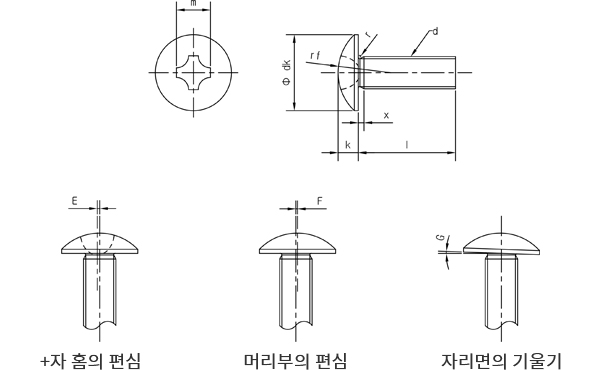

트러스머리 작은나사의 모양 · 치수

나사의
호칭(d)		 피치
(p)		 +자홈
번호		 dk k rf m q r da E F G
기준
치수		 허용차 기준
치수		 허용차 약 참고 최대 최소 약 최대 최대 최대 최대
M2 0.40 1 4 0 - 0.4 1.2 ±0.1 3 2.2 1.01 0.65 0.1 2.6 0.15 0.1 2˚
(M2.2) 0.45 5 1.3 3.2 2.3 1.11 0.75 0.1 2.8 0.2 0.15
(M2.3) 0.40 5.2 1.4 3.4 2.4 1.21 0.85 0.1 2.9 0.2 0.15
M2.5 0.45 5.7 1.5 3.7 2.5 1.32 0.95 0.1 3.1 0.2 0.15
(M2.6) 0.45 5.9 1.6 3.9 2.6 1.42 1.05 0.1 3.2 0.2 0.15
M3 0.50 2 6.9 0 - 0.5 1.9 ±0.15 4.6 2.9 1.72 1.34 0.1 3.6 0.25 0.2
(M3.5) 0.60 8.1 2.2 5.4 4 1.83 1.3 0.1 4.1 0.25 0.2
M4 0.70 9.4 2.5 6.1 4.3 2.13 1.6 0.2 4.7 0.3 0.2
(M4.5) 0.75 10.6 0 - 0.6 2.8 6.9 4.7 2.53 1.99 0.2 5.2 0.35 0.25
M5 0.08 11.8 3.1 7.7 5 2.83 2.29 0.2 5.7 0.35 0..25
M6 1.00 3 14 0 - 0.7 3.7 ±0.2 9.1 6.3 2.86 2.31 0.25 6.8 0.4 0.3
M8 1.25 17.8 0 - 0.8 4.8 11.7 7.8 4.36 3.78 0.4 9.2 0.5 0.4

Dome Head Screw

바인드머리

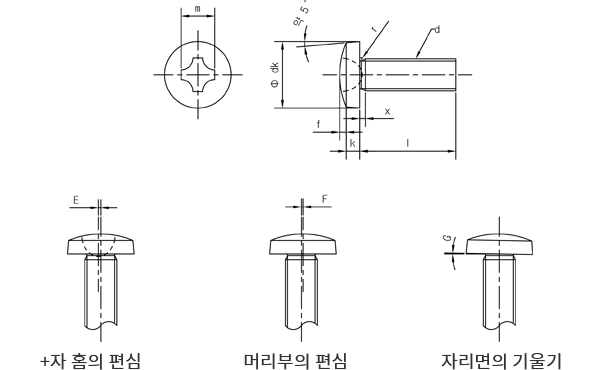

바인드머리 작은나사의 모양 · 치수

나사의
호칭(d)		 피치
(p)		 +자홈
번호		 dk k f k+f m q r da E F G
기준
치수		 허용차 약 기준
치수		 허용차 기준
치수		 허용차 참고 최대 최소 약 최대 최대 최대 최대
M2 0.40 1 4.3 0 - 0.4 0.85 0.35 ±0.1 1.2 ±0.15 2.2 1.01 0.65 0.1 2.6 0.15 0.1 2˚
(M2.2) 0.45 4.7 0.9 0.4 1.3 2.3 1.11 0.75 0.1 2.8 0.2 0.15
(M2.3) 0.40 4.9 1 0.4 1.4 2.4 1.21 0.85 0.1 2.9 0.2 0.15
M2.5 0.45 5.3 1 0.5 1.5 2.5 1.32 0.95 0.1 3.1 0.2 0.15
(M2.6) 0.45 5.5 1.1 0.5 1.6 2.6 1.42 1.05 0.1 3.2 0.2 0.15
M3 0.50 2 6.3 0 - 0.5 1.3 0.6 1.9 2.9 1.72 1.34 0.1 3.6 0.25 0.2
(M3.5) 0.60 7.3 1.5 0.7 ±0.15 2.2 ±0.2 4 1.83 1.3 0.1 4.1 0.25 0.2
M4 0.70 8.3 1.7 0.8 2.5 4.3 2.13 1.6 0.2 4.7 0.3 0.2
(M4.5) 0.75 9.3 0 - 0.6 1.9 0.9 2.8 4.7 2.53 1.99 0.2 5.2 0.35 0.25
M5 0.08 10.3 2.1 2.1 3.1 5 2.83 2.29 0.2 5.7 0.35 0..25
M6 1.00 3 12.4 0 - 0.7 2.4 2.4 3.7 6.3 2.86 2.31 0.25 6.8 0.4 0.3
M8 1.25 16.4 0 - 0.8 3.1 3.1 ±0.2 4.8 ±0.3 7.8 4.36 3.78 0.4 9.2 0.5 0.4
